Princípios Ilustrados de Engenharia Química – Evaporador de Filme Descendente

Numa fábrica de produtos químicos, se quisermos concentrar leite para fazer leite condensado ou remover a água de um suco de frutas, podemos simplesmente despejá-los numa panela grande e ferver? Absolutamente não! Substâncias como leite, suco e soluções farmacêuticas são muito "delicadas" (sensíveis ao calor). Apenas um minuto a mais em alta temperatura pode destruir nutrientes e alterar o sabor.

Então, o que podemos fazer? Os engenheiros inventaram uma solução poderosa: o evaporador de película descendente.

Em vez de "ferver uma panela grande", permite que o líquido "deslize".

1. Visão Macroscópica – Um “Tobogã Aquático” Movido pela Gravidade

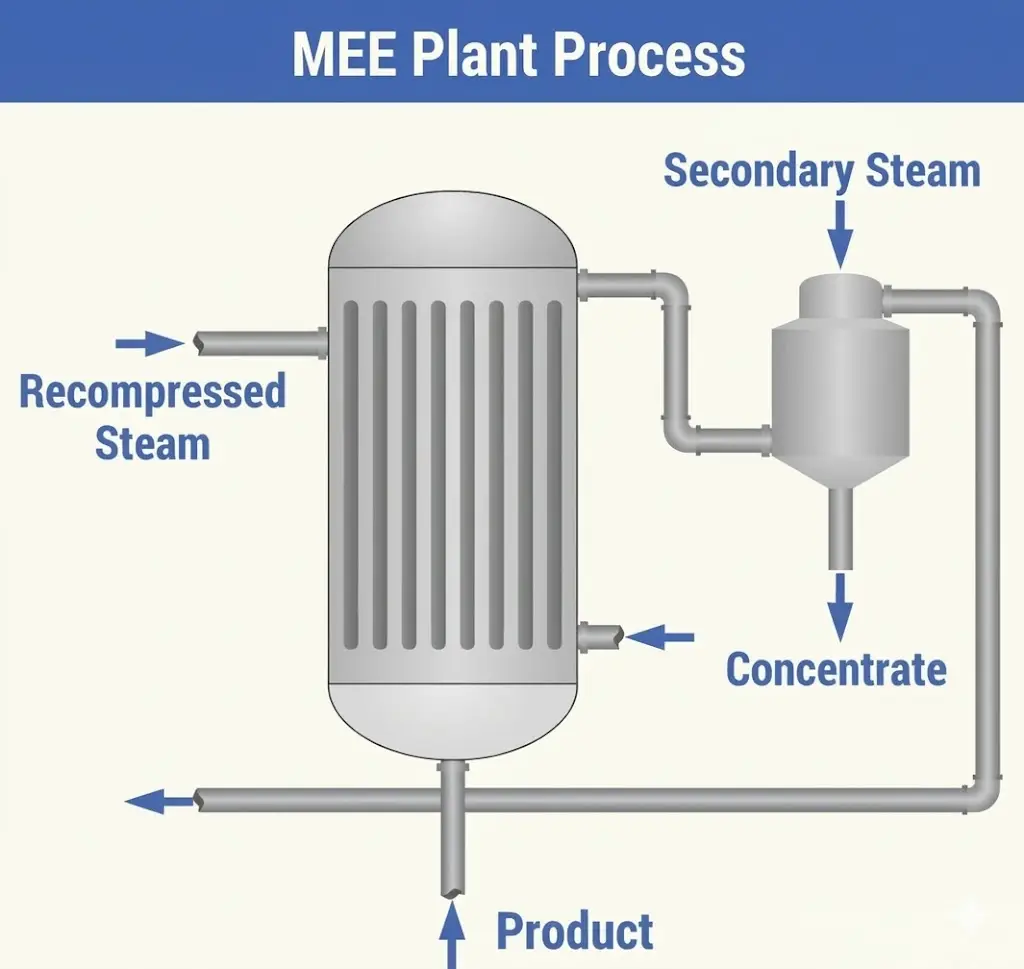

(Refere-se a: estrutura geral e diagrama de fluxo de um evaporador de película descendente)

Ao contrário da ebulição comum, o processo em um evaporador de película descendente ocorre “de cima para baixo”:

· Entrada (acima, seta verde): O líquido de alimentação entra pela parte superior.

· Fluxo (correntes centrais, azuis): O líquido não preenche todo o equipamento. Em vez disso, ele flui para baixo ao longo das paredes internas dos tubos verticais por ação da gravidade.

· Aquecimento (zona vermelha externa): O vapor quente envolve a parte externa dos tubos. À medida que o líquido flui para baixo, ele é aquecido rapidamente através da parede do tubo.

· Resultado: Como o líquido forma uma película fina, a transferência de calor é extremamente rápida. Antes de chegar ao fundo, a maior parte da água já evaporou, transformando-se em vapor e "escapando".

Analogia simples:
Imagine descer um toboágua em alta velocidade em um parque aquático. Ao deslizar rapidamente (tempo de permanência curto), quando você chega à piscina, grande parte da água do seu corpo (solvente) já foi levada pelo vento (calor). O objetivo é alcançado sem "superaquecimento".

2. Visão Microscópica – “Massa Oca” Dentro dos Tubos

(Refere-se a: mecanismo de formação de película dentro de um único tubo)

Se abrirmos um dos tubos e observarmos atentamente, veremos a verdadeira magia:

· Película de parede (camada líquida azul): O líquido não preenche o tubo como a água da torneira. Em vez disso, forma uma película fina firmemente aderida à parede interna.

· Canal central (núcleo de vapor branco): O centro do tubo está vazio! Ele serve como um caminho exclusivo para o vapor gerado (vapor secundário).

· Estouro da bolha (mudança de fase): Pequenas bolhas se formam e estouram continuamente na superfície da película, liberando vapor no canal central.

Analogia simples:
Imagine que você está preparando uma panqueca. Se você deixar a massa em um bloco grosso, ela cozinha lentamente e pode queimar. Mas se você espalhá-la em uma camada fina, ela cozinha em segundos. O evaporador de película descendente usa o mesmo princípio: espalhar o líquido em uma camada fina para uma transferência de calor rápida.

3. Componente chave – O “Chuveiro perfeitamente equilibrado”

(Refere-se a: distribuidor de líquido na parte superior)

Este é o coração do sistema. O que acontece se alguns tubos receberem mais líquido enquanto outros receberem menos?

Tubos com pouco líquido superaquecem, fazendo com que resíduos (como açúcares) queimem e formem incrustações, eventualmente bloqueando os tubos.

É por isso que precisamos de um distribuidor de líquidos.

· Distribuição uniforme: A imagem mostra uma placa de metal com design preciso, semelhante a um chuveiro perfeito.

· Cobertura uniforme: O líquido é primeiro espalhado uniformemente pela placa e, em seguida, flui através de orifícios ou vertedouros cuidadosamente projetados para cada tubo de maneira igualitária.

Analogia simples:
É como um sistema de irrigação na agricultura. Cada fileira (tubo) deve receber a mesma quantidade de água. Se um único tubo secar, ele pode queimar e entupir, forçando a paralisação de todo o sistema para limpeza.

As três principais vantagens de um evaporador de película descendente

· Fast: Tempo de residência muito curto (normalmente de alguns segundos a dezenas de segundos), evitando a degradação térmica.

· Fino: O fluxo em película garante uma excelente transferência de calor, exigindo temperaturas mais baixas para a evaporação.

· Suave: O fluxo impulsionado pela gravidade reduz a resistência e o consumo de energia.
